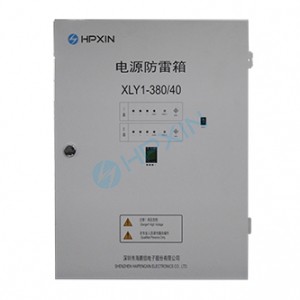

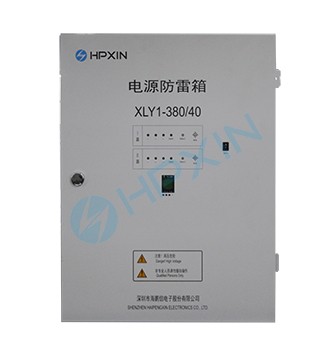

電源防雷箱
一、產品描述：二、產品尺寸圖：
一、產品描述：

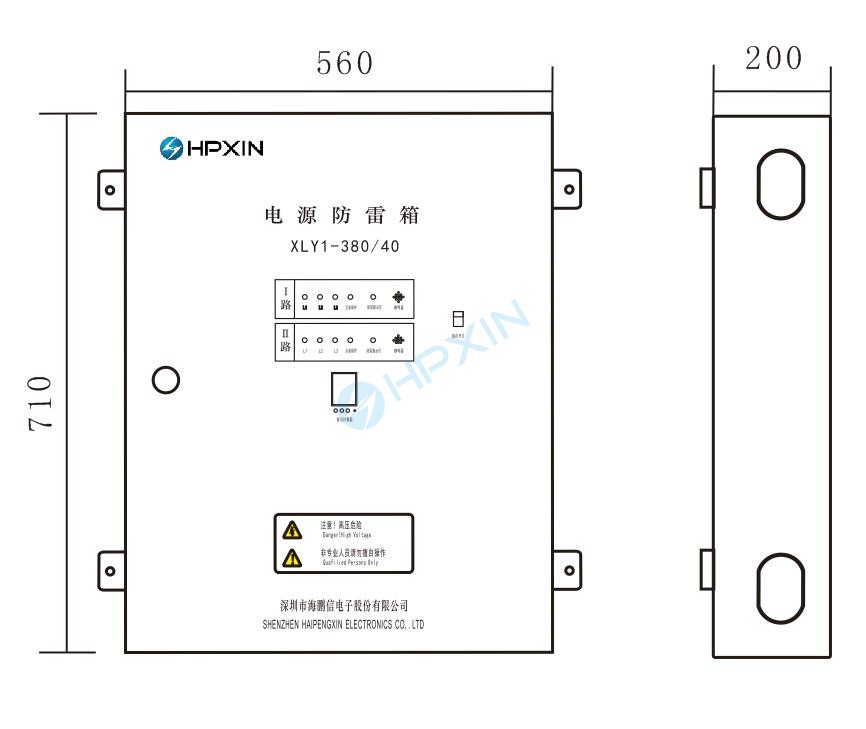

二、產品尺寸圖：
型號 | XLY1-220/20 | XLY1-380/20 | XLY1-380/40 |
SPD端口 | 一端口 | ||
SPD類型 | 復合型 | ||
接入電路方式 | 并聯 | ||
保護模式（可選） | Q：全模；G：共模；P：配電功能 | ||
適用電源形式 | 一路單相 | 兩路三相 | |
標稱工作電壓UN | 220VAC | L/N-PE：220VAC；L-L：380VAC | |
最大持續工作電壓 Uc | 320VAC | L/N-PE：320VAC；L-L：420VAC | |
標稱放電電流 In | 20 kA ( 8/20μs) | 40 kA ( 8/20μs) | |
最大放電電流 Imax | 40 kA ( 8/20μs) | 80 kA ( 8/20μs) | |
電壓保護水平 UIn | ≤3300V | L/N-PE：≤3300V；L-L：≤3800V | L/N-PE：≤4000V；L-L：≤4500V |
絕緣電阻（DC500V） | ≥1000MΩ | ||
連接線徑 | 4~25mm2多股銅線 | ||
告警輸出端子定格 | 連接線徑：0.5-2.5mm2;負載能力：DC30V/2A | ||
雷擊監測功能 | 雷擊次數：0-999；計數閾值≥400A | ||
指示功能 | 電源工作狀態：浪涌保護工作/失效 | ||
告警功能及方式 | 電源缺相、SPD失效、SPD模塊拔出/聲光報警 | ||
箱體材質/顏色 | 2mm熱鍍鋅鋼/428C | ||
工作環境 | 環境溫度：－20℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | ||
防護等級 | IP20 | ||
外形尺寸 | 350*250*160mm | 710*560*200mm | 710*560*200mm |
