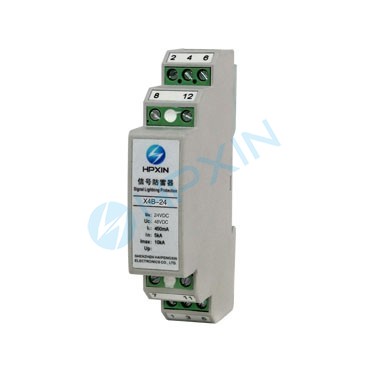

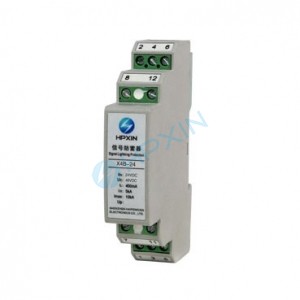

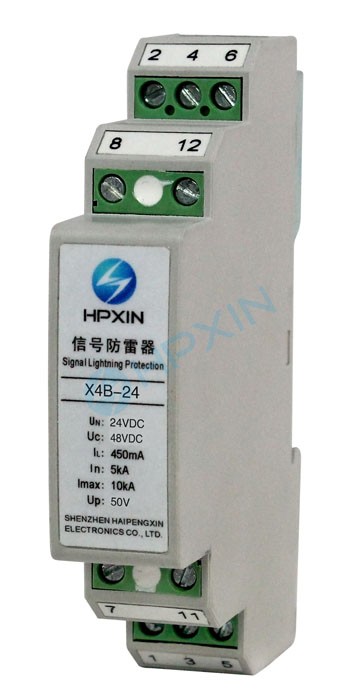

工控信號防雷器 X4B-24
工控信號防雷器
一、產品描述
本產品主要應用于四線共地傳輸?shù)臄?shù)據總線和工控信號線的浪涌電壓防護。
二、產品特點
1、懸浮地概念
2、適用電壓齊全
3、粗、細兩級防護
4、插入損耗低
5、殘壓低
6、響應速度快

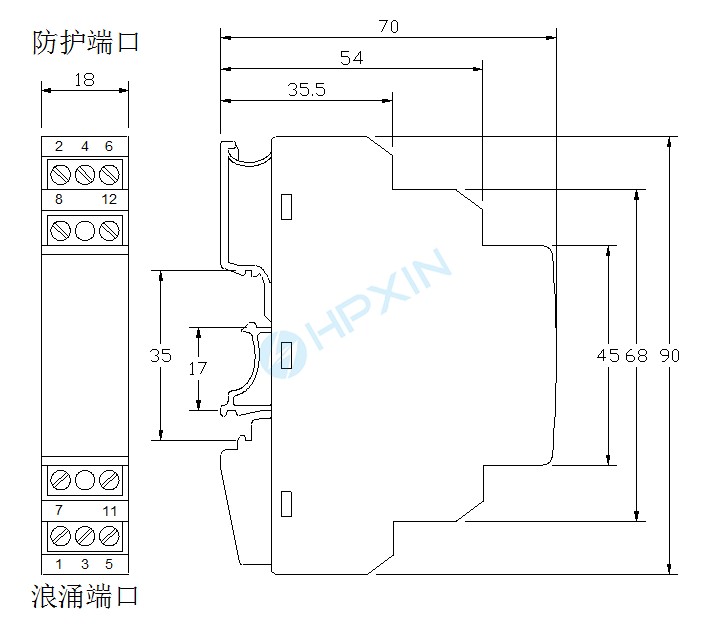

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | X4B-24 |
額定工作電壓 | 24VDC |
最大運行電壓 | 28VDC |
最大工作電流 | 450mA |
標稱放電電流 | 5kA （8/20μs） |
最大放電電流 | 10kA （8/20μs） |
電壓保護水平 | 50V （5kA,8/20μs） |
最大傳輸速率 | 10Mbps |
插入損耗 | ≤0.5dB |
串聯電阻 | 2.2Ω |
端口接線能力 | 28～12AWG(多股線) |
外殼防護等級 | IP20 |
最大重量 | 90g |
