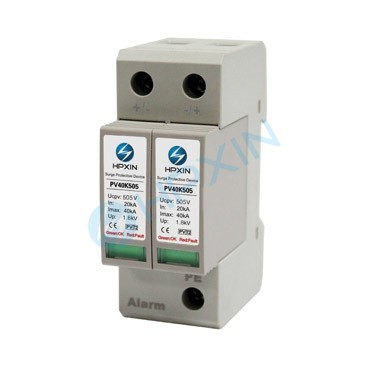

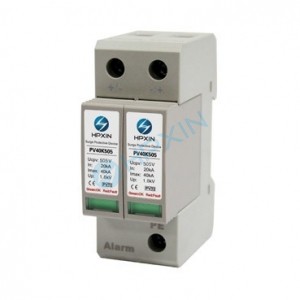

光伏防雷器 PV40K505-U

一、產品描述浪涌保護器產品內置過熱過流保護功能，可為光伏配電系統提供C級電涌保護保護。產品采用35毫米DIN導軌安裝方式，模塊可獨立更換，便于安裝及維護，帶有遙信告警接口(干接點)，便于遠程監控電涌保護器狀態。二、產品特點 1、內置多路過熱斷路保護 2、內置多路過流斷路保護 3、模塊可獨立更換

一、產品描述

浪涌保護器產品內置過熱過流保護功能，可為光伏配電系統提供C級電涌保護保護。產品采用35毫米DIN導軌安裝方式，模塊可獨立更換，便于安裝及維護，帶有遙信告警接口(干接點)，便于遠程監控電涌保護器狀態。

二、產品特點

1、內置多路過熱斷路保護

2、內置多路過流斷路保護

3、模塊可獨立更換

4、35mm標準導軌安裝

技術參數：

項目	技術參數
產品型號	PV40K505-U
光伏應用最大持續運行電壓-Ucpv	670V (V+~V-)
標稱放電電流-In	20kA(8/20μs)
最大放電電流-Imax	40kA(8/20μs)
電壓保護水平-Up(In)	2.3kV(V+~PE, V-~PE)
電壓保護水平-Up(In)	4.6kV(V+~V-)
額定短路電流-Iscpv	100A
端子接線范圍	1.5 mm2~25mm2(柔性)/ 35mm2(剛性)
告警端口額定工作電流	250V/0.5A(AC)0.1A(DC) 125V/1A(AC)0.5A(DC)
外殼阻燃等級	UL94 V-0
外殼防護等級	IP20
